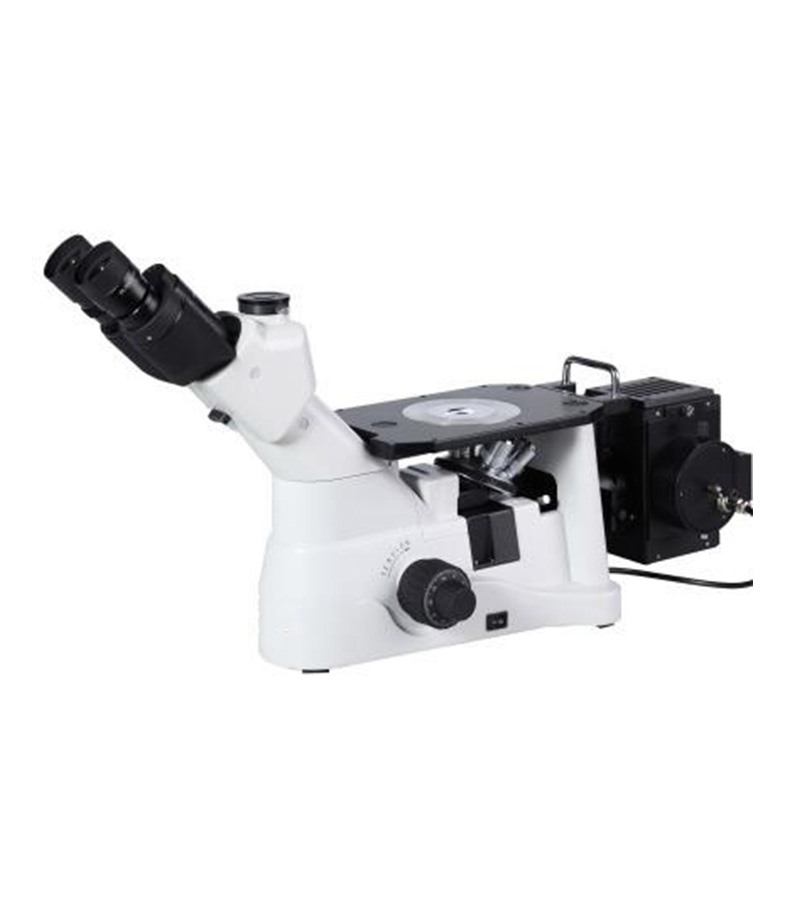

名稱：大型倒置金相顯微鏡HFXD-30MW
詳細信息
提供較高的圖像質量和穩固可靠的機械結構，操作簡便，附件全，較廣應用于教學科研金相分析以及工廠實驗室材料檢測。
目鏡及物鏡
高眼點、寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間并可加裝用于測量的各類測微尺，無限遠平場消色差超長工作距金相物鏡，無蓋玻片設計。
觀察筒
鉸鏈?zhǔn)饺?，視度可調節，45°傾斜，可進行攝影攝像，對觀察圖像進行采集和保存，配置電腦和軟件實現圖像分析。
調焦機構
低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程38mm，微調精度0.002mm。
照明系統
帶可變光闌和中心可調視場光闌的反射式柯拉照明器，自適應90V-240V寬電壓，12V50W進口鹵素?zé)?，保護和延長鹵素?zé)襞莸氖褂脡勖?/span>
載物臺
可加裝同軸低手位調節移動尺及載物臺延伸板，拓展應用空間，滿足不同需求客戶的使用。
技術參數
光學系統
無限遠色差校正光學系統
觀察筒
鉸鏈?zhǔn)饺款^，45°傾斜，瞳距調節范圍：54-75mm，單邊視度調節±5屈光度分光比：雙目，雙目:三目=80%:20%
目鏡
高眼點大視野平場目鏡PL10X22mm
物鏡
無限遠長工作距平場消色差金相物鏡：LMPL5X /0.15 /WD10.8
無限遠長工作距平場消色差金相物鏡：LMPL10X/0.3 /WD10
無限遠長工作距平場消色差金相物鏡：LMPL20X/0.45 /WD4
無限遠長工作距平場半復消金相物鏡：LMPLFL50X/0.55 /WD7.8
轉換器
五孔轉換器
調焦機構
粗微調同軸，粗調每轉行程：38mm，微調每轉行程：0.2 mm，調焦精度：0.002mm，帶松緊調節裝置
載物臺
固定平臺：尺寸160X250mm
工作臺板
金屬載物臺板（中心孔Φ12）/金屬載物臺板（中心孔Φ25）/載物臺延伸板
移動尺
低位同軸機械式移動尺，行程120x78mm
反射照明系統
反射式柯拉照明器，帶可變孔徑光欄和中心可調視場光欄，自適應90V~240V寬電壓，12V50W鹵素?zé)簦行目烧{(diào)，,亮度連續可調
偏光裝置
起偏鏡插片
檢偏鏡插片,可360度旋轉
濾色鏡
Φ32mm綠/藍/中性
金相分析軟件
金相自動分析系統JX2015版本
500萬像素圖譜攝像
0.5X適配鏡
測微尺 （精度為0.01mm）
