產品概述：

 HYHVS-1000ZT3.1全自動顯微硬度計，主機是5.6寸液晶觸摸屏、自動轉塔數顯顯微維氏硬度計，配備顯微/維氏硬度圖像自動測量系統，通過計算機實現對顯微維氏硬度計和自動載物臺及升降絲杠（T3.1）的控制，并將硬度壓痕成像在電腦屏幕上，集成了電氣控制、光學成像、機械位移、圖像分析、計算機處理等多種技術的硬度測試儀器。在機械上采用精密的設計，在電氣上由ARM高速處理器控制試驗過程，在光學上采用高清晰光學測量系統、光電傳感等新技術，集機光電于一體，提高了顯微維氏或努氏硬度的測量精度。

本硬度計適用于測量薄形試件、表面滲鍍處理后的零件和對瑪瑙、玻璃、陶瓷等脆性材料測定，是大專院校、科研機構、工廠及質檢部門進行研究和檢測的理想的硬度測試儀器。

功能特點：

HYHV300T3.1顯微維氏硬度圖像自動測量系統能直接控制硬度計主機和自動坐標試臺及升降絲桿（T3.1），可以實時觀察圖像和測量硬度值，可以手動測量和自動測量，測量過程快速準確，可對試樣按設定軌跡進行自動位移并讀數，實現自動轉塔、自動聚焦（T3.1）、自動加載、自動位移、自動讀數等智能化功能，滿足用戶需求。

l 系統采用 300 萬像素?cái)?shù)字?jǐn)z像頭采集圖像，有效提高測量精度；

l 自動坐標試臺有多種控制方式，可電腦控制，手動操作，也可搖桿操作；

l 系統具有一鍵測量有效硬化層深度的功能，由電腦控制自動打硬度，自動生成硬度曲線，自動計算出有效硬化層深度，并可打印出有效硬化層深度曲線及報告；

l 系統帶有誤差校正和定標功能，可以校正硬度計的系統誤差；

l 可以實時標示硬度壓痕所打的位置，方便選擇不同金相組織的維氏硬度測量；

l 可以在壓痕圖像上疊加系統標尺；

l 系統具有數據庫的查詢和管理功能。

應用范圍：

l 黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；

l 玻璃、陶瓷、瑪瑙、寶石等；

l 滲碳層、氮化層等和淬火硬化層的深度及梯度的測量；

l 薄板、薄片等微小零件的顯微維氏硬度測量。

主機主要特點：

l 自動轉塔；無摩擦主軸，試驗力精度高；

l 高精度光學測量系統，精密坐標試臺；

l 采用ARM高速處理器，5.6寸液晶觸摸屏；

l 中英文界面轉換；各種硬度值轉換；

l 加卸荷過程壓頭動態顯示，實時觀測試驗狀態；

l 屏幕上能顯示試驗力、壓痕長度、保荷時間、測量次數等；

l 試驗過程自動化，操作簡單，無人為操作誤差；

l 凹凸面硬度值自動修正；

l 具備數據庫存儲數據功能，測試數據同步存儲并可導出；

l 配USB和RS232接口，方便用戶進行數據處理；

l 配微型打印機，可直接打印測試結果；

l 可選配努氏壓頭進行努氏硬度試驗；

l 精度符合GB/T4340.2  ISO 6507-2和美國ASTM E384。

主機技術參數：

l 測量范圍：1-3065HV

l 試驗力：0.09807、0.2452、0.4904、0.9807、1.961、2.942、4.904、9.807（N）

10、    25、   50、   100、   200、 300、 500、 1000（gf）

l 硬度標尺：HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1

l 測量系統放大倍率：400X、100X

l 分辨率： 0.0625μm，0.25μm

l 試樣允許大高度：75mm

l 壓頭中心至機壁距離：110mm

l 電源：AC220V，50/60HZ

l 外型尺寸：470x320x500（mm）

l 重量：約40kg

系統配置清單（包含HYHV300T3.1自動測量系統的配置）：

l 自動坐標試臺：1個

l 平臺控制箱：1臺

l 測量軟件和加密狗：1套

l 數字?jǐn)z像頭和接口：1套

l 數據連接線：1套

l 電腦： 1臺

l 細軸試臺：1個

l 薄板試臺：1個

l 平口鉗：1個

l 大V型塊：1個

l 小V型塊：1個

l 金剛石棱錐壓頭：1個

l 標準顯微硬度塊：2塊

l 微型打印機：1個

HYHV300T3.1顯微/維氏硬度圖像自動測量系統功能簡介

1、主要功能：（不同版本軟件略有差別）

l 系統聯動：系統通過RS232接口，實現系統與硬度計聯動，軟件實時控制硬度計、調整亮度、控

制轉塔、切換鏡頭、變荷加載并直接讀數；

l 壓力聯動：硬度計壓力轉換后，系統感知壓力變化并適時調整；

l 轉塔聯動：軟件控制硬度計進行物鏡-壓頭之間相互切換；

l 加載聯動：軟件控制硬度計進行加載，無須人工控制硬度計；

l 測量聯動：軟件控制硬度計轉塔、加載并直接測量出硬度值；

l 平臺聯動：的自動平臺及控制，完全由系統控制；

l 平臺拖動：在活動圖像上，拖動鼠標控制平臺各個方向位移；

l 聚焦聯動：T3.1全自動型系統配置，電腦控制硬度計絲桿自動升降自動聚焦，無需手動升降絲桿、無需觀察聚焦，操作者省心省力、減少了認為誤差，提高了精度；

l 方向設置：根據深度方向，設置相應的平臺位移方向，保證佳測量結果；

l 路徑規劃：自動坐標試臺按設定軌跡，自動將試樣位移到指定位置；多種方案支持壓痕測試

路徑的規劃，可設置邊緣法線，Z字形、鋸齒形、弧形、直線型等測試路徑；

l 路徑調整：可在路徑點上進行添加、刪除、修改、平移等任意調整；

l 測量范圍：支持從10克到50千克所有力值；

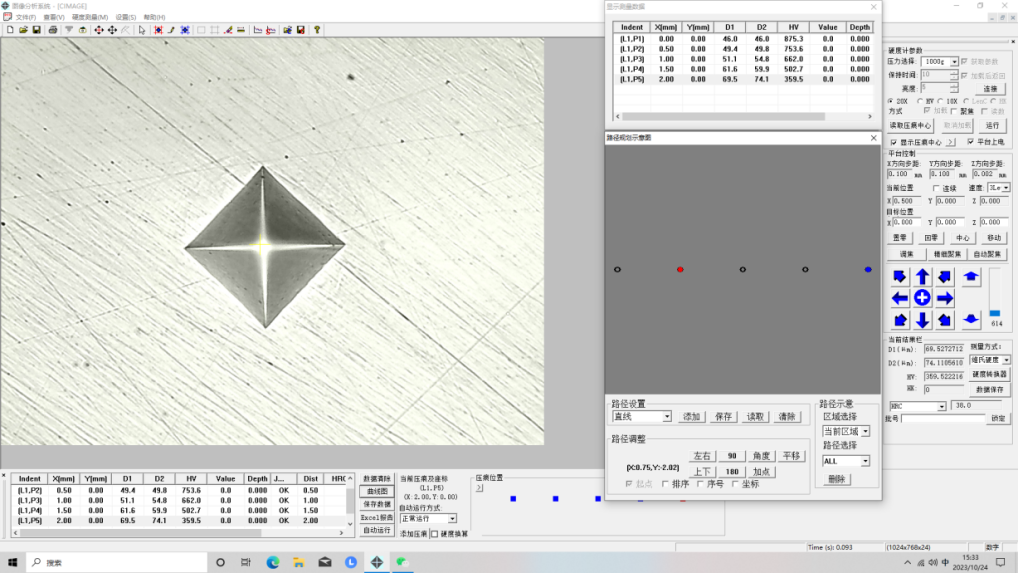

l 圖像采集：實時顯示硬度圖像，可存儲、打印圖像，輸出圖像的倍率可設置；

l 自動測量：自動找出壓痕的四個頂點，直接讀出硬度值，速度快，數據準；

l 對角測量：通過四條邊線來相切于壓痕的四個頂點進行測量，讀出硬度值；

l 四點測量：鼠標點取壓痕的四個頂點，讀出硬度值，同時有放大圖片實時顯示；

l 自動掃描：能夠自動掃描出試樣邊緣及輪廓；

l 硬度換算：依據標準，自動進行布氏-洛氏-維氏-努氏等多種硬度值轉換，實時顯示；

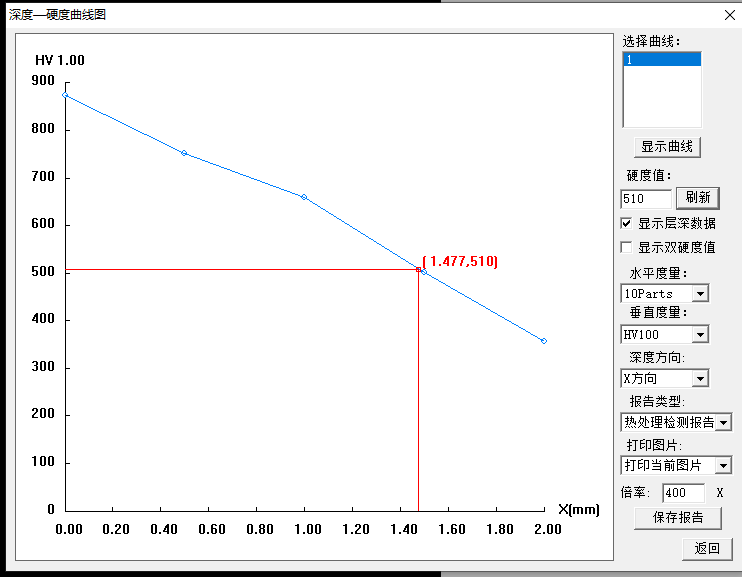

l 層深曲線：根據測量數據繪出硬度-深度曲線，可輸出雙硬度曲線圖（HV和HRC/HRA等）。

l 圖文報告：自動記錄測量數據，自動生成硬度-深度曲線，保存或打印硬度-深度曲線、壓痕圖像及所有壓痕測量值，所有報告按WORD文檔保存；

l 圖片打印：用戶可設定壓痕圖片的導出模式，分為全部圖片、當前圖片或無圖片輸出；

l 結果統計：將多個壓痕的測量結果以EXCEL數據格式導出，并自動統計測量次數、平均值、均方差等。

2、主要特點：

l 適用廣泛：可配接華銀產全系列維氏和顯微硬度計；

l 安裝便捷：USB2.0口與電腦相連，安裝時不需插卡；

l 性能穩定：只要硬度計成像清晰均勻，即使壓痕有少量劃痕或銹蝕，也可自動讀數；

l 功能強大：手動讀數、自動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能；

l 使用方便：通過硬度塊進行定標，客戶操作方便快捷，稍作培訓，就能熟練使用；

l 自動讀數：自動讀數算法，對多種壓痕進行自動讀數，速度快、準確性高；

l 重復性好：自動讀數重復性高，滿足用戶要求。

3、X-Y自動坐標試臺參數:

l 電動工作臺采用步進電機，精度高，可靠性好

l 操作方式：可手動，可電腦控制，也可操作桿操作

l 臺面尺寸：120x130（mm）

l X軸行程： 50 mm

l X軸行程： 50 mm

l 步距：≤ 2.5μm

l 重復精度：≤ 2μm

l 移動速度：五檔可調

l 電    源：AC 220V，50/60Hz

l 通訊接口：RS232串口

l 重    量：約4Kg

4、主要配置（已包含在系統配置清單中）:

l 自動坐標試臺：1個

l 平臺控制箱：1臺

l 測量軟件和加密狗：1套

l 數字?jǐn)z像頭和接口：1套

l 數據連接線：1套

l 電腦： 1臺
