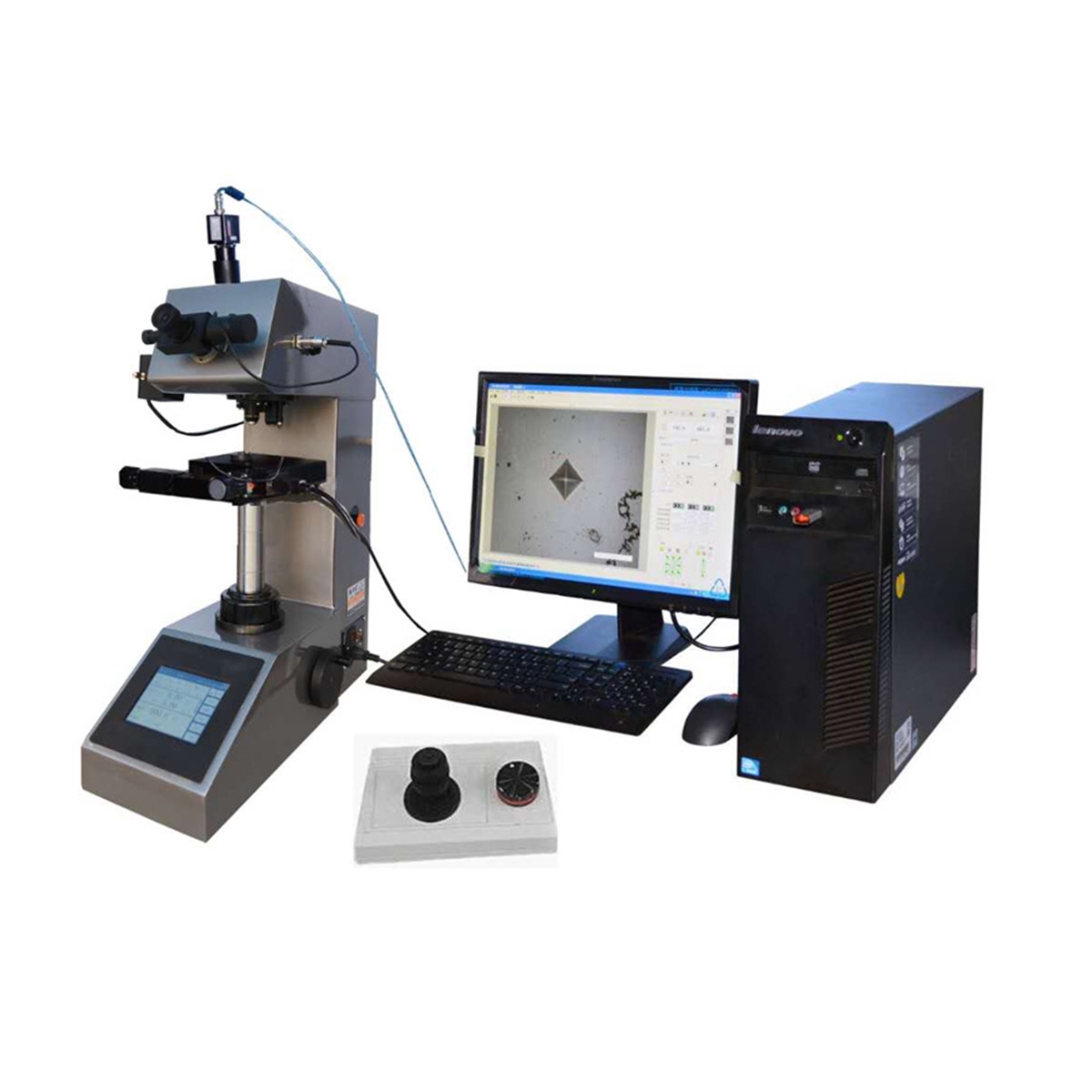

名稱：HVHVS-1000ZT2.1半自動數顯顯微維氏硬度計
詳細信息
一、主要特點：自動轉塔；
無摩擦主軸，試驗力精度高；
高精度光學測量系統，精密坐標試臺；
中/英文界面轉換；
各種硬度值轉換；
5.6吋觸摸屏，觸屏可設置和操作；
試驗過程自動化，操作簡單；
RS232和USB數據接口；
配備藍牙打印機；
可選配努氏壓頭進行努氏硬度試驗；
可選配10X,20X,40X三物鏡；
可選配CCD攝像裝置及圖像處理系統；
二、應用范圍：
滲氮層、陶瓷、鋼、有色金屬；薄板、金屬薄片、電鍍層、微波試件；
碳化層、脫碳層和淬火硬化層的深度測量；適用于平行平面和微波零件及超薄零件的精密維氏測量。
三、主要技術規格：
測量范圍：5-3000HV
試驗力：0.09807 0.2452 0.1903 0.9807 1.961 2.942 4.904 908.7N(10 25 50 100 200 300 500 1000克力)
硬度標尺:HV0.01 HV0.025 HV0.05 HV0.1 HV0.2 HV0.3 HV0.5 HV1
測量系統放大倍率：400X（測量） 100X（觀察）
分辨率： 0.0625μm，0.25μm
試樣允許大高度：75mm
壓頭中心至機壁距離：110mm
電源：AC220V，50/60HZ
外型尺寸：470*320*500mm
重量：約40kg
四、標準配備：
座標試臺：1個 細軸度臺：1個 薄板試臺：1個
平口鉗：1個 大V型塊、小V型塊：各1個
金剛石角錐壓頭：1個 標準顯微硬度塊：2塊 微型打印機 1 個
五、系統簡要描述
維氏硬度測量軟件配合顯微維氏硬度計和自動掃描臺，可以實現實時觀察測量硬度值?？梢允謩訙y量和自動測量，測量過程快速準確。
●系統具有一鍵測量有效硬化層深度的功能:由電腦控制自動打硬度，自動移動掃描臺，自動生成硬度曲線，并自動計算出有效硬化層深度。
●系統采用 500 萬像素數字攝像頭采集圖像，有效提高測量精度，同時攝像頭帶有測量按鈕， 在單步測量時可直接按下測量按鈕測量出硬度值。
●電動工作臺控制，多種控制方式并存，可微機控制，可手動操作，也可用操作手柄遙控。掃描臺可八方向隨意移動。
●系統帶有方便的誤差校正和定標功能，可以校正硬度計的系統誤差。
●可以方便地打印有效硬化層曲線及報告。
●硬度實時轉換：測量出的維氏硬度可以轉換成其他形式的硬度值。
●可以實時標示硬度壓痕所打的位置，以利于有選擇的測試不同金相組織的維氏硬度及驗證金相組織。
●可以進行直線測量，以便于測量脫碳層的深度等。
●可以在壓痕圖像上疊加系統標尺。
●系統具有數據庫的查詢及管理功能。
六、電動掃描臺參數:
電動工作臺采用進口直線電機，高精度，高可靠性，可手動，可微機控制，也可操作桿操作， 三位一體，移動行程大。
系統組成：步進電機驅動機械載物臺、控制器、操作手柄控制器電源輸入：交流 220V，50~60Hz，功率 30VA
控制器通訊接口：RS232 控制器重量：約 2.8Kg
電動載物臺尺寸：約 W136*H32*D136（mm） 電動載物臺 X/Y 移動范圍： X75*Y55（mm） 步長：X、Y 方向小精度 0.07814um
重復精度：X、Y 方向±1um
操作方式：計算機程序控制或手動控制手柄電機驅動、自動硬度圖像測量系統(半自動/全自動硬度計) 是的硬度圖像測量系列產品
一）主要功能（不同版本軟件，功能有所差別）
系統聯動：通過硬度計串口通訊，實現系統與硬度計聯動。包括軟件實時控制硬度計調整亮度、切換鏡頭、加載等。
壓力聯動：硬度計壓力轉換后，系統感知壓力變化并適時調整。
轉塔聯動：軟件控制硬度計進行物鏡—壓頭之間相互切換，無須人工控制硬度計。加載聯動：軟件控制硬度計進行加載，無須人工控制硬度計。
測量聯動：軟件控制硬度計轉塔、加載并直接讀取維氏硬度值。平臺聯動：自動平臺及控制，由系統控制。

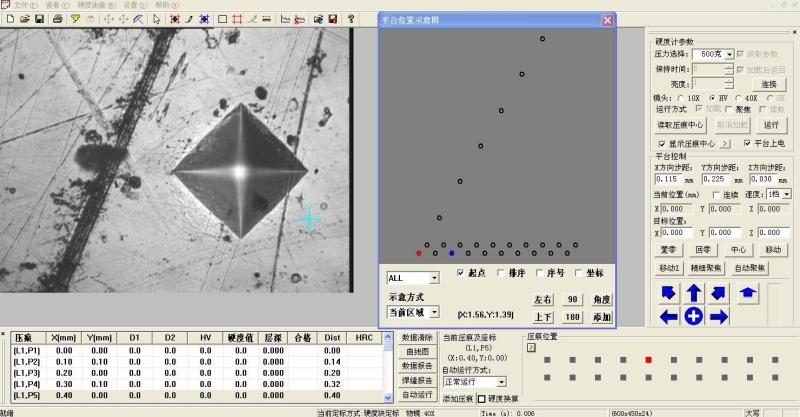

平臺拖動：在活動圖像上，拖動鼠標控制平臺各個方向位移。
方向設置：根據深度方向，設置相應的平臺位移方向，保證測量結果。圖像采集：實時顯示硬度圖像，可存儲、打印圖像。
壓痕測量：手動點取壓痕：用鼠標點取壓痕的四個頂點，可對所有壓痕進行測量。自動讀數功能：自動找出壓痕的四個頂點，速度快，數據準，適用性強。
硬度換算：依據標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示。圖文報告：自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值。保存或打印壓痕圖像及當前壓痕硬度值。所有報告按 WORD 文檔保存。
路徑規劃：可設置邊緣法線、Z 字形、鋸齒形、弧形、直線型等壓痕測試路徑。路徑調整：可在路徑點上進行添加、刪除、修改、平移等任意調整。
路徑復制：可對設置好的路徑進行左右鏡像、上下翻轉、任意角度旋轉等復制，以及路徑序號的重置等。
定點處理：對將圖像上任意一點移動到壓頭位置，并進一步加載、測量。壓痕添加：將當前壓頭位置添加到測試路徑中。
平臺示意圖：將當前規劃的路徑顯示在平臺示意圖中。
全景掃描（選配）：可對試樣進行全景掃描和拼接大圖。將當前壓頭位置添加到測試路徑中。
二）適用范圍
測量范圍：根據硬度計設置范圍，支持所有壓力。適用機型：全系列自動轉塔顯微及維氏硬度計。
三）性能特點
實時聯動：系統通過串口通訊，感知壓力變化、控制硬度計轉塔、加載并直接讀數。適用廣泛：系統可配接全系列自動轉塔顯微及維氏硬度計。
安裝便捷：USB2.0 口與電腦相連，安裝時不需插卡。
性能穩定：只要硬度計成像清晰均勻，可快捷準確地自動讀數。
功能較強：手動讀數、自動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能。使用方便：通過硬度塊進行定標，符合用戶日常習慣。半天培訓，即可正常使用。
自動讀數：自動讀數算法，對多種壓痕進行自動讀數，速度快、準確性高。重復性好：自動讀數重復性高，滿足用戶要求。
自動位移：自動物臺按設定軌跡，將試樣位移到指定位置。
路徑規劃：多種方案支持壓痕測試路徑的規劃，滿足用戶各種需求平臺示意圖：利用示意圖，清晰直觀地顯示所規劃的路徑。
四）配置清單
硬度計接口
1 只
軟件狗
1 只
數字攝像頭
1 只
軟件光盤
1 張
數字攝像頭連接線
1 根
數據連接線
1 根
自動物臺
1 套
平臺控制箱
1 套
