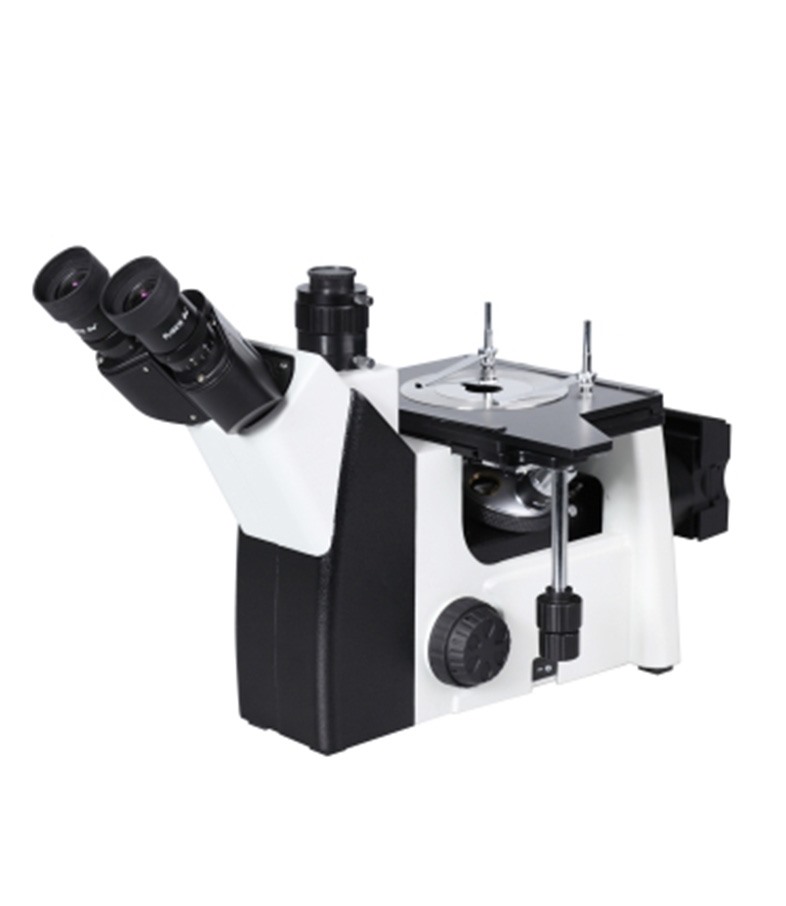

名稱：三目倒置金相顯微鏡HFCM2000W型
詳細信息
產品概述：HFCM2000W倒置金相顯微鏡用于鑒別和分析各種金屬和合金材料的組合結構，較廣應用在工廠或?qū)嶒?yàn)室進行鑄件質量的鑒定；原材料的檢驗或材料處理后的金相組織分析；以及對表面噴涂等一些表面現象進行研究工作。是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析；地質學的巖相分析；以及工業領域?qū)衔铩⑻沾傻冗M(jìn)行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的儀器，也較廣應用于生物、醫學和教學等領域。
越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理。
圖像金相顯微鏡，接入了高清晰度的CCD攝像系統，由計算機對圖像進行處理、編輯、保存和輸出（如打印等）或進入多媒體系統及電子信箱。
如果進一步接入圖像分析計算機操作系統，還可以進一步對金相圖譜進行研究分析，或?qū)D像作精密測量，及多功能的圖像形態分析、統計及輸出圖文報告使用的金相物鏡及平場目鏡，成像質量好，分辨率高，觀察舒適。
? 提供較好的圖像質量和穩固可靠的機械結構。
? 選配相應的攝影攝像附件，可對觀察圖像進行采集和保存，配電腦和金相分析軟件圖像進行金相圖像分析。
? 操作簡便，附件較全，較廣應用于教學科研金相分析、半導體硅晶片檢測、地址礦物分析、精密工程測量等領域。
詳細技術參數：
|
名 稱 |
規 格 |
|
結 構 |
鉸鏈?zhǔn)饺浚?5°傾斜，雙邊±5屈光度可調，瞳距調節范圍：54-75mm，
固定式分光比，雙目:三目=80%:20% 。
|
|
放大倍數 |
50×～ 500×。
|
|
物 鏡 |
長工作距平場消色差金相物鏡5X，10X，20X，50X |
|
目 鏡 |
高眼點大視野平場目鏡PL10X/18mm 。 |
|
測 微 尺 |
格值0.01㎜/1㎜。
|
|
載 物 臺 |
三層機械移動平臺，面積180mmX155mm，右手低手位控制，行程:75mm×40mm; 金屬載物臺板，中心孔直徑φ12mm 。 |
|
調焦機構 |
低手位粗微調同軸調焦機構，粗動每轉行程38 mm；微調精度2um，帶松緊調節機構. |
|
照明系統 |
落射式柯拉照明，帶可變孔徑光闌和中心可調視場光闌，自適應100V-240V電壓。單顆5W 暖色 LED燈， ( 可選6V30W鹵素?zé)?，光強連續可調。
|
|
光學系統 |
有限遠色差校正系統。 |
|
偏光裝置 |
起偏鏡和檢偏鏡均可移出光路，檢偏鏡插板可360°旋轉 。 （選配） |
|
電 源 |
220VAC（50Hz） |
|
金相分析軟件 |
金相自動分析系統JX2015版本 |
|
300萬像素圖譜攝像 |
|
|
0.5X適配鏡 |
|
|
測微尺 （精度為0.01mm） |
